tft顯示屏怎樣做防電磁干擾?

文章出處:行業資訊 網責任編輯: 海飛智顯 閱讀量: 發表時間:2021-10-23 15:30:12

tft顯示屏,人們不僅會受到電磁場的影響,還會受到其它通訊設備的影響,這就是EMI。運行時,它們會成為電磁源,在其周圍形成磁場,并向外輻射電磁波。場強和輻射力的大小取決于設備的功率。

tft顯示屏是整個系統的純輸入或無源元件。tft顯示屏本身沒有糾錯功能,也就是tft顯示屏能夠接收到任何滿足滿意動作時序關系的信號,無需判斷是對錯。信號和數據不正確會造成控制指令錯誤或顯示圖像不正確,從而產生錯誤顯示效果。排除干擾,首先要找出干擾源和影響部位,再通過有效的手段排除、弱化、屏蔽和補救。

tft顯示屏沒有顯示,對調對比度沒有反應。出現這一現象的原因是整機時,tft顯示屏電源線或信號線受到電磁干擾,導致tft顯示屏復位。重置結果是在關閉顯示的同時初始化模塊的內部寄存器。

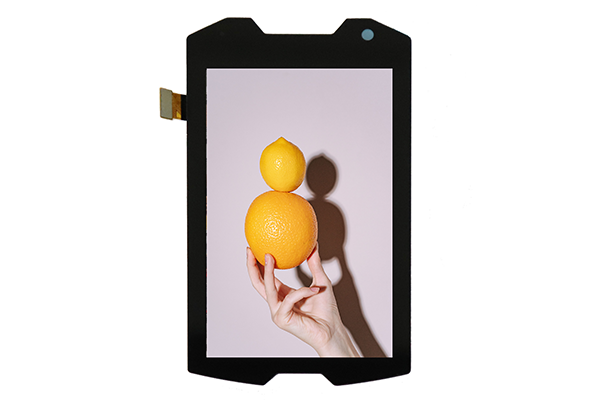

HF-14025-Z002-A0

建議采用以下方法:如果對電源線施加干擾,建議將穩壓電容(10uf)和濾波電容(0.1uf0.01pf)合并到tft顯示屏最附近的電源線VDD。若對信號線有干擾,建議在最接近tft顯示屏位置的信號中加入VSS信號,電容選擇0.1uf0.01uf。上述電容值是根據實際試驗結果確定的。

圖畫會產生錯字或混亂(資料錯誤),或圖畫移動,上下顛倒。有時候不能恢復,只能清屏重寫,甚至需要重電,初始化寄存器才能恢復。這主要是由于對控制信號的干擾,比如/WR,RD,E,或者/CS,這些信號都產生了干擾。

在這些信號線上,干擾信號很容易產生不正確的波形,導致錯誤地修改寄存器參數,錯誤地將顯示單元寫入數據。系統運行時,多數程序只寫到本地顯示區的數據,不存在對其它地址進行寫操作,也不存在僅對初始化寄存器進行重復設置的情況。
