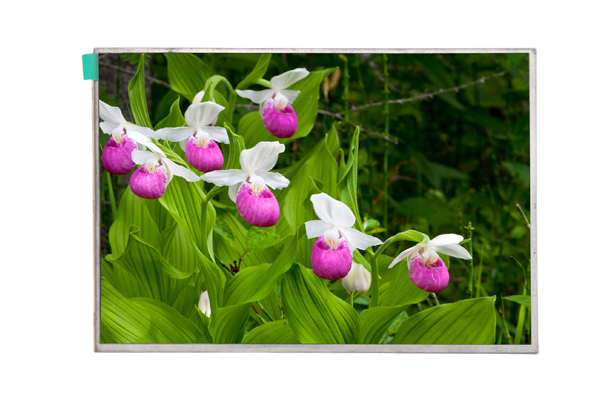

TFT液晶電阻式顯示屏目前也是工控類產品的核心部件，雖然目前電容式觸摸屏的運用更為廣泛，但是很多工業類的產品還是會采用TFT液晶電阻式顯示屏，今天小編就帶大家來了解一下TFT液晶電阻式顯示屏的觸摸原理和特點。

一、TFT液晶電阻式顯示屏的觸摸原理

TFT液晶電阻式顯示屏包括上下兩個透明層，四線和八線觸摸屏是由兩層透明阻性材料組成，表面電阻相同，五線及七線式TFT液晶電阻式顯示屏是由一層阻性層和一層導電層組成，另一層一般采用彈性材料。在TFT液晶電阻式顯示屏面板上，如用筆尖或手指按壓等壓力足夠大時，頂部和底部之間就會發生接觸。TFT液晶電阻式顯示屏全部采用分壓器原理，以產生表示X坐標和Y坐標的電壓。

通過把兩個電阻串連在一起，分壓器。電阻(R1)將正基準電壓(VREF)連接起來，電阻(R2)下方的接地。在兩個電阻接點上測得的電壓值與以下電阻的阻值成比例。要在TFT液晶電阻式顯示屏上特定方向測量坐標，一個阻性層需要偏壓：將其一邊接VREF，另一邊接地。

與此同時，在高阻輸入端連接非偏置的那一層到ADC上。在TFT液晶電阻式顯示屏上的壓力足夠大，使得兩層間接觸時，電阻表面被分成兩個電阻。其阻值與接觸點至偏置邊緣的距離成比例。接觸點和接地點的電阻等于分壓器內接地線以下的電阻。這樣，在非偏置層上測得的電壓與觸摸點到地邊的距離成比例。

二、TFT液晶電阻式顯示屏的特點

TFT液晶電阻式顯示屏其優勢在于其屏幕及控制系統價格低廉，反應靈敏，且無論采用四線電阻觸摸屏或五線電阻TFT液晶電阻式顯示屏，均可完全與外界隔離，不受灰塵和水汽影響，適應各種惡劣環境?？蓪θ魏挝矬w進行接觸，具有良好的穩定性。

TFT液晶電阻式顯示屏的外膜易被刮傷，使觸摸屏不能用，多層結構會造成很大的光損耗，對于手持設備一般要加大背光源，以彌補其透光性差，但這樣也會增加電池的消耗。
