lcd顯示屏排線設計應注意哪些細節?

文章出處:行業資訊 網責任編輯: 海飛智顯 閱讀量: 發表時間:2020-08-06 15:22:43

lcd顯示屏大家都認識,其主要的結構就包括面板、背光、排線和IC這幾大類,關于每個部件的設計大家都了解嗎?我們?cè)谠O(shè)計lcd顯示屏每個元器件都要經過精密的設計,確保其功能和整體的結構。今天小編就帶大家了解一下lcd顯示屏排線設計應注意哪些細節?純屬干貨分享。

1.lcd顯示屏背光鐵框上需要增加 排線的 對位線,建議排線的對位線單邊大要有一定的位置,均采用絲印的方式在背光上 絲印排線對位線。

2.排線與背光輔料需要留 一定的位置距離,防止距離太近相互重疊,同樣當有輔料與

輔料相接時,同樣需要注意此問題。

3.很多客戶在出貨時要去彎折出貨,這時候需要彎折出貨的型號,lcd顯示屏排線指定無膠基材,保證彎折性,并且要求電鍍金。

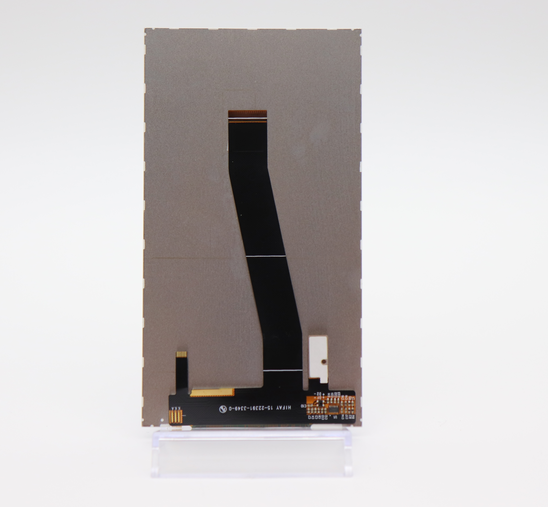

lcd顯示屏排線設計應注意哪些細節?

4. lcd顯示屏排線 需要彎折出貨的型號,注意lcd顯示屏排線出翹問題:如果lcd顯示屏排線 背面有鐵框時,lcd顯示屏排線 上需要貼有雙面膠,同時lcd顯示屏排線二側需要貼雙面膠,不需要再加貼黃色/黑色保護紙。但如果lcd顯示屏排線 背面無鐵框時,保證鐵框和lcd顯示屏排線有一定的距離,并加黃色保護紙,保證lcd顯示屏排線 不起翹。

5.當遇到結構復雜的設計時需要特別注意,對位目前有孔對孔(FPC 上孔對孔,背光定位柱對lcd顯示屏排線 上對位孔),線對線(lcd顯示屏排線 蝕刻線對絲印線),靠邊對齊。

6. lcd顯示屏排線上需要有絲印線與背光邊和輔料對位,以及lcd顯示屏排線 反折對位線。

7.lcd顯示屏排線上需要有雙面膠,厚度適當,太薄影響lcd顯示屏排線 彎折并注意距離。

lcd顯示屏排線設計排線時主要注意細節,例如我們海飛智顯就是一個注重細節的生產廠商,我們?cè)谠O(shè)計時會充分考慮每個元器件的特性,以及生產中可能會遇到的問題,提前規避風險,降低不良率。
