隨著顯示技術的不斷發展，lcd顯示屏的需求也是不斷攀升，越來越多的行業終端使用lcd顯示屏，如手持終端、人臉識別、健康醫療、物聯網等設備。這類設備都是以輕薄、高清為主要發張趨勢，這就要求我們的lcd顯示屏擁有小體積、高密度才能滿足這類需求。

什么叫COF？

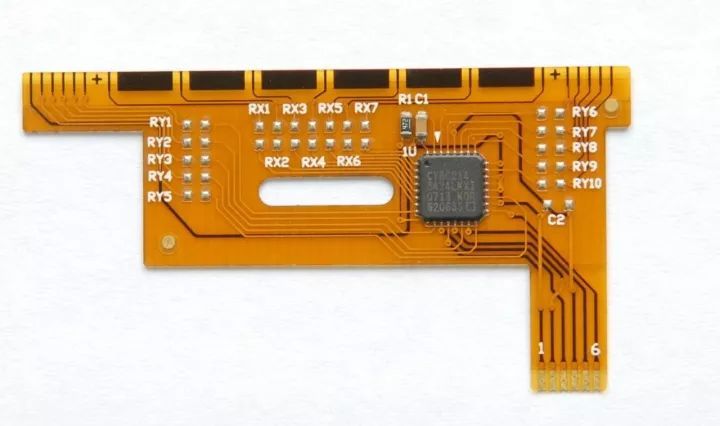

COF是這一市場趨勢下形成的新的lcd顯示屏封裝工藝，也是目前的主流趨勢之一，接下來小編就來和大家說說什么叫COF，COF的英文是Chip on Film,也就是IC芯片邦定在柔性FPC上，如下圖所示：

lcd顯示屏工藝之COF的結構

這種連接方式將lcd屏幕的驅動IC芯片不需要經過任何封裝形式，直接安裝到PCB上面，具有高結構密度，縮小體積，并且能夠?qū)崿F(xiàn)自由彎曲，減輕總體重量。

COB工藝主要將IC芯片、FPC、lcd顯示屏玻璃面板、PCB、進行組裝，其中FPC與芯片IC和玻璃面板可采用ACF連接,FPC與被動元件可采用傳統回流焊,FPC與PCB可采用傳統焊接方式或插頭方式連接,一個完整的lcd顯示屏就可以制作完成。

lcd顯示屏工藝之COF的特點

(1)尺寸縮小化,更薄,更輕;

(2)芯片正面朝下,線距細微化，增加可靠度;

(3)在FPC區域性回流焊;

(4)彎折強度高;

(5)可增加被動組件

經過上述的介紹想必大家對COF這種lcd顯示屏封裝工藝有了一定的了解，選擇lcd顯示屏需要找一家專業的lcd顯示屏廠家，海飛智顯就是這么一家專業的lcd顯示屏廠家，經常會更新關于lcd顯示屏的資訊知識。
